一、產品概述

在330KV、220KV、110KV電壓等級中三相變壓器的中性點接地系統，一般稱為大電流接地系統；在35KV、10KV、6KV電壓等級中三相變壓器的中性點可以經過消弧線圈接地、電阻接地或不接地系統，一般稱為小電流接地系統。

BH-ZDJ系列變壓器中性點接地間隙保護裝置是保定佰泓電氣科技有限公司專為220KV、110KV、變壓器線圈中性點接地而生產的一種保護裝置。在電力系統故障中，非對稱三相故障可以分解出正序分量，負序分量和零序分量，而變壓器線圈中性點接地通道就是零序電流途徑通道，零序保護裝置就是根據零序電壓和零序電流大小有選擇地切除故障元件。BH-ZDJ系列變壓器中性點間隙保護裝置由單相隔離開關、中性點避雷器、電流互感器和放電間隙等元件組成，以實現中性點接地或不接地兩種不同的運行方式而設計的，從而避免變壓器中性點因受雷電沖擊和故障引起電壓升高、對變壓器絕緣造成損害。此產品可以廣泛應用于電力、冶金、化工、煤炭行業。

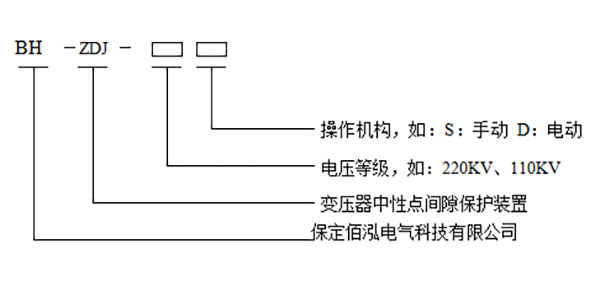

二、使用環境及型號含義

安裝地點：戶外

產品結構：組合式柱上設備

溫度：+55℃

溫度：-40℃

日溫差：25K

日照強度：0.1W/cm2

海拔高度:2000m

風速:35m/s

地震烈度: 8度

水平加速度:0.3g

垂直加速度:0.15g

污穢等級: III級(2.8KV/cm)

覆冰厚度: 10mm
