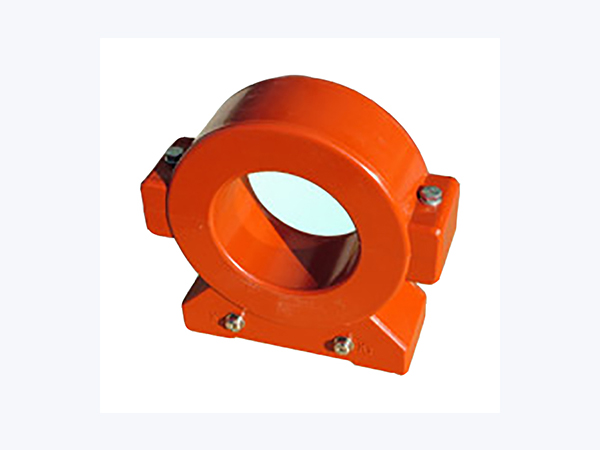

BH-LXH零序電流互感器
所屬分類：電力系統監測及高低壓配套產品
瀏覽次數：570
二維碼：
添加時間：2023-01-09
簡要說明：
瀏覽次數：570
二維碼：
添加時間：2023-01-09
簡要說明：
零序電流互感器用于電力系統產生零序接地電流時與繼電保護裝置或信號裝置配合使用，使裝置動作，實現保護或監控。

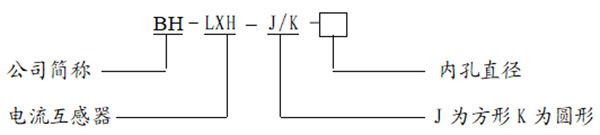

一、型號含義：
二、 外形尺寸：

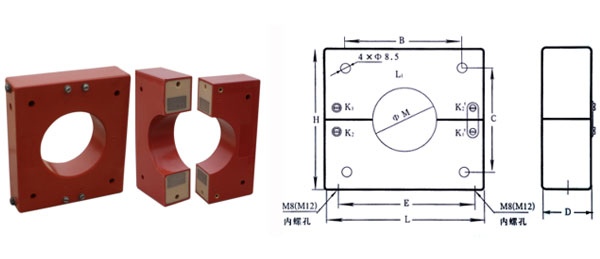

型號：BH-LXH-J
零序電流互感器外型示意圖
注：其中孔徑為￠M，長為L(zhǎng)高為H厚度為D，地腳中心距為E，B、C為四孔間尺寸，￠8.5孔為通孔，可水平安裝。

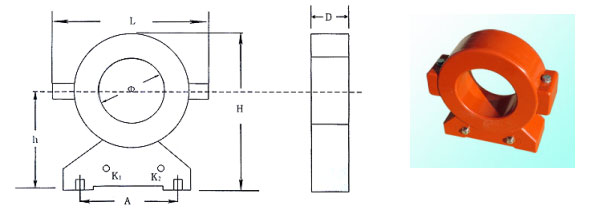

型號：BH-LXH-K
注：其中孔徑為Ф，長為L(zhǎng)高為H厚為D，地腳中心距為A
三、外形安裝尺寸：
BH-LXH-J系列外形安裝尺寸
| 外形尺寸 | BH-LXHJ80 | BH-LXHJ100 | BH-LXHJ120 | BH-LXHJ140 | BH-LXHJ160 | BH-LXHJ180 | BH-LXHJ200 | BH-LXHJ240 | BH-LXHJ260 | BH-LXHJ300 |
| 直徑 | 80 | 100 | 120 | 140 | 160 | 180 | 200 | 240 | 260 | 300 |
| L | 196 | 216 | 236 | 300 | 300 | 300 | 386 | 386 | 386 | 464 |
| H | 165 | 187 | 205 | 268 | 268 | 268 | 344 | 344 | 344 | 412 |
| D | 49 | 54 | 59 | 81 | 81 | 81 | 82 | 82 | 82 | 81 |
| E | 173 | 193 | 213 | 270 | 270 | 270 | 355 | 355 | 355 | 428 |
| B | 145 | 158 | 173 | 217 | 217 | 217 | 279 | 279 | 279 | 340 |
| C | 124 | 138 | 154 | 179 | 179 | 179 | 238 | 238 | 238 | 290 |
| 地腳螺孔 | M8 | M8 | M8 | M12 | M12 | M12 | M12 | M12 | M12 | M12 |
BH-LXH-K系列外形安裝尺寸
| 外形尺寸 | BH-LXHK 40 | BH-LXHK60 | BH-LXHK 80 | BH-LXHK100 | BH-LXHK 120 | BH-LXHK 160 | BH-LXHK 180 | BH-LXHK 200 | BH-LXHK 300 |
| 直徑 | 40 | 60 | 80 | 100 | 120 | 160 | 180 | 200 | 300 |
| L | 115 | 160 | 175 | 205 | 220 | 308 | 308 | 308 | 475 |
| H | 105 | 145 | 163 | 198 | 208 | 300 | 300 | 300 | 460 |
| D | 50 | 57 | 57 | 56.5 | 56 | 82 | 82 | 82 | 70 |
| A | 85 | 90 | 105 | 125 | 140 | 220 | 220 | 220 | 390 |
| H | 62 | 80 | 95 | 115 | 118 | 165 | 165 | 165 | 263 |
| 地腳螺孔 | M6 | M10 | M10 | M10 | M10 | M10 | M10 | M10 | M12 |
四、常用變比：
BH-LXH-J系列：（特殊變比根據客戶要求設計制作）
| 型號 | 額定電流比(A) | 額定容量(VA) | 準確級 |
| BH-LXHJ80-260 | 40/1，50/1，100/1 | 1 | 10P5 |
| 50/5 | 2.5 | 10P5 | |
| 100/5，150/5 | 5 | 10P5 |
BH-LXH-K系列： （特殊變比根據客戶要求設計制作）
| 型號 | 額定電流比(A) | 額定二次負荷(Ω) | 準確級 |
| BH-LXHK40-300 | 40/1，50/1，75/1， 100/1，150/1，350/5 | 1～3 | 5級 |
五、現場電纜與互感器規格選擇參數：
| CT規格 | Ф80 | Ф100 | Ф120 | Ф140 | Ф160 | Ф180 | Ф200 | Ф240 | Ф260 | Ф300 |
| 電纜截面(m㎡) | 3×50及以下 | 3×70 3×95 | 3×120 3×150 3×185 | 2(3×150) 3×240 3×300 | 3（3X120） 2(3×185) 3X400 | 2（3X240） 4(3×120) 3（3X150） | 5（3X120） 3(3×185) 4（3X150） | 3(3×240) 2(3×300) 4(3×185) | 5(3X185) 2(3X400) 3(3X300) | 5(3X240) 3(3X400) 4(3X300) |
